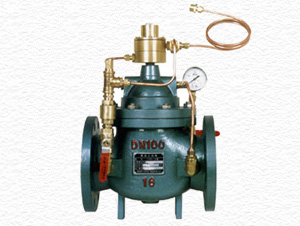

限流止回阀

标签:限流止回阀|电动调节阀

(限流止回阀,止回阀,限流式止回阀)


LH45-16系列限流止回阀主要用于多泵并联采用改变台数的方式进行流量调节的系统中,安装在水泵的出口,起限制水泵流量……

 相关链接 related links

DZLY型动态阻力平衡阀自力式压差控制阀节能减排好阀门—自力式流量控制阀自力式旁通压差控制阀

 产品介绍 products details

限流止回阀产品说明:
LH45-16系列限流止回阀主要用于多泵并联,通过改变台数的方式进行流量调节的系统中,通常安装在水泵的出口,起限制水泵流量,稳定扬程的作用。使水泵时,必须在高效区内工作,防止低扬程大流量水泵过载烧坏电机。

限流止回阀的性能特点:
支持水泵工作点在高效区内工作;
限制水泵大流量,低效率时运行;
微阻缓闭止回停泵时,关闭无水锤现象;
防止水泵过载超额定电流烧坏电机;
无级调节扬程功能;
限制扬程可调范围0.1-0.6 Mpa,出厂时设定在0.1 Mpa;
介质温度:0-150℃;

限流止回阀的安装调试
介质流动方向与阀体箭头方向一致;外接导压管装置出厂前均通过压力试验,安装时严禁损伤导压装置;阀上的1/2管接头应安装在水泵入口处;可水平安装也可以垂直安装;当需求扬程大于0.1Mpa时,先逆时针把四通开大,然后再顺时针逐渐关闭调压阀,关闭过程中出口压力会逐渐增大.
直至出口压力为需要扬程时,即完成初调节,反复启闭水泵2~3次,每次运行3~5分钟,出口压力不变即完成调试工作;视水质情况应经常检查出口压力值,当出口压力小于设定值时,应开启过滤器排除污物。

限流止回阀的选型
1.可根据水泵公称通径直接选用。
2.控制扬程的设定可按电机额定电流设定,也可以按高效率工况设定,限流止回阀的工作扬程设定值可调,一般出厂设定值为设计工况扬程。

安装调试
1.介质流动方向应与阀体箭头方向一致;
2.外接导压管装置出厂前均通过压力试验,安装时严禁损伤导压装置。
3.阀上的1/2"管接头应安装在水泵入口处;
4.可水平安装也可以垂直安装;
5.当需求扬程大于0.1MPa时,先逆时把四通开大,然后再顺时针逐渐关闭调压阀,关闭过程中出口压力逐渐增大,直至出口压力位需要扬程时,即完成初调节,反复启闭水泵2-3次,每次运行3-5分钟,出口压力不变即完成调试工作;
6.视水质情况应经常检查出口压力值,当出口压力小于设定值时,应开启过滤器排除污物。

功能概述

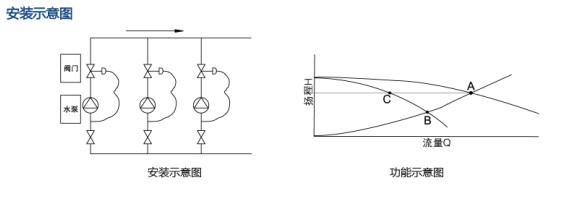

如图:(功能示意图)所示,两台并联的水泵运行时工况为A,并联时单机运行工况为C,单台泵运行工况为B,即由两台并联运行变为单台运行。泵的工况由C变为B时,扬程降低流量增大,限流止回阀自动关小,增大阻力,减小系统流量,防止过载烧坏电机,这样水泵可以按C工况配置电机,节约电能。

限流止回阀技术参数表
型号
公称直径(mm)
最大工作流量
阀长(mm)
流量系数(Kv)
LH45—16
DN15
25
160
LH45—16
DN20
50
160
LH45—16
DN25
70
160
LH45—16
DN32
100
180
4~6
LH45—16
DN40
150
200
4~6
LH45—16
DN50
250
230
4~6
LH45—16
DN65
400
290
3~6
LH45—16
DN80
800
310
3~6
LH45一16
DN100
1200
350
2~5
LH45—16
DN125
1400
400
2~5
