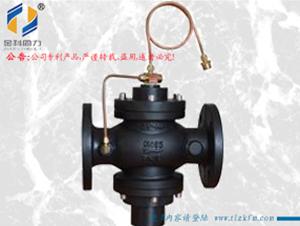

自力式压差控制阀

标签:自力式压差控制阀|数字锁定平衡阀

(自力式压差控制阀,压差控制阀,自力式压差阀)


自力式压差控制阀、亦称压差平衡阀、压差调节阀、压差阀。ZYF-16型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节……

 相关链接 related links

DZLY型动态阻力平衡阀自力式压差控制阀节能减排好阀门—自力式流量控制阀自力式旁通压差控制阀

 产品介绍 products details


自力式压差控制阀产品说明:
自力式压差控制阀,亦称压差平衡阀、压差调节阀、压差阀。
ZYF-16型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中。

性能特点:
该阀为双阀瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并有以下的特点:
1、恒定被控制系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构,控制压差可调比可达25:1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

技术参数:
1、公称压力:1.6MPa;
2、介质温度:0-150℃;
3、工作压差范围:0.02-0.3MPa;
4、控制压差设定值:0.02MPa;控制压差可调范围0.02-0.3MPa;
5、导压管长度:1.6m;
6、导压管连接端尺寸:1/2"管螺纹;

使用方法:
1、介质流动方向应与阀体箭头方向一致;

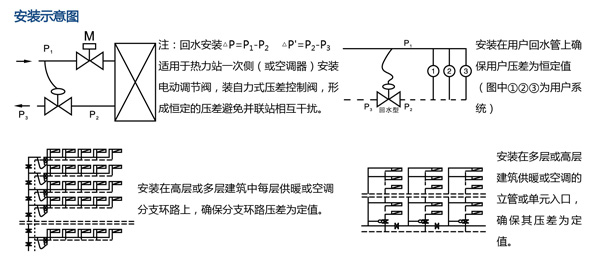

2、自力式压差控制阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;
3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;
4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;
5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;
6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。


自力式压差控制阀技术参数表
型号
公稍值径(mm)
安装方式
阀长(mm)
Kvs值
△P=20KPa时控制流量范围(m3/h)
ZYF15—16
DN15
螺纹

连接
160
6
0.1—1.5
ZYF20—16
DN20
160
6
0.1—1.5
ZYF25—16
DN25
160
7
0. 2—2
ZYF32—16
DN32
法兰

连接
180
13
0.5—4
ZYF40—16
DN40
200
20
1—6
ZYF50—16
DN50
230
35
2—10
ZYF65—16
DN65
290
50
3—15
ZYF80—16
DN80
310
80
5—25
ZYFl00—16
DN100
350
110
10一35
ZYFl25—16
DNl25
400
214
15—50
ZYFl50—16
DNl50
480
285
20—80
ZYF200—16
DN200
492
603
40—160
ZYF250—16
DN250
622
901
75—300
ZYF300—16
DN300
698
1390
100—450
ZYF350一16
DN350
787
1740
200—650
