我公司生产的可调式压差控制阀,
可调式
压差控制阀,亦称压差平衡阀、压差调节阀、压差阀。

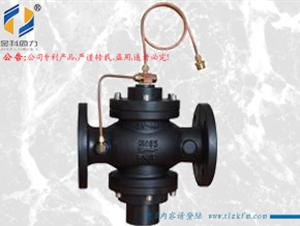

ZYF-16型可调式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。
可调式压差控制阀特别适用于分户计量或自动控制系统中。
可调式压差控制阀性能与特点:
该阀为双瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并有以下的特点:
1、恒定被控制系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构,控制压差可调比可达25:1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
可调式压差控制阀的技术参数:
1、公称压力:1.6MPa;
2、介质温度:0-150℃;
3、工作压差范围:0.02-0.3MPa;
4、控制压差设定值:0.02MPa;控制压差可调范围0.02-0.3MPa;
5、导压管长度:1.6m;
6、导压管连接端尺寸:1/2"管螺纹;
可调式压差控制阀的使用方法:
1、介质流动方向应与阀体箭头方向一致;
2、可调式压差控制阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;
3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;
4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;
5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;
6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。
可调式压差控制阀的技术参数表
型号 | 公稍值径(mm) | 安装方式 | 阀长(mm) | Kvs值 | △P=20KPa时控制流量范围(m³/h) |
ZYFl5—16 | DNl5 | 螺纹
连接 | 160 | 6 | 0.1—1.5 |
ZYF20—16 | DN20 | 160 | 6 | 0.1—1.5 |
ZYF25—16 | DN25 | 160 | 7 | O. 2—2 |
ZYF32—16 | DN32 | 法兰
连接 | 180 | 13 | 0.5—4 |
ZYF40—16 | DN40 | 200 | 20 | 1—6 |
ZYF50—16 | DN50 | 230 | 35 | 2—10 |
ZYF65—16 | DN65 | 290 | 50 | 3—15 |
ZYF80—16 | DN80 | 310 | 80 | 5—25 |
ZYFl00—16 | DN100 | 350 | 110 | 10一35 |
ZYFl25—16 | DNl25 | 400 | 214 | 15—50 |
ZYFl50—16 | DNl50 | 480 | 285 | 20—80 |
ZYF200—16 | DN200 | 492 | 603 | 40—160 |
ZYF250一16 | DN250 | 622 | 901 | 75—300 |
ZYF300—16 | DN300 | 698 | 1390 | 100—450 |
ZYF350一16 | DN350 | 787 | 1740 | 200—650 |
可调式压差控制阀订货须知:
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件 。
