 产品中心  products center当前位置: >>产品>>电动系列

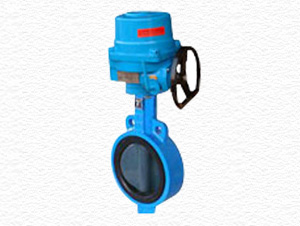

电动碟阀

标签:电动调节阀|电动阀门

(电动碟阀,碟阀,电动调节阀)


QT1-QT4型电动碟阀部分回转阀门电动装置是我厂最新研制的换代产品。适用于控制蝶阀、球阀、旋塞阀等做90°回转的阀门。

 相关链接 related links

DZLY型动态阻力平衡阀自力式压差控制阀节能减排好阀门—自力式流量控制阀自力式旁通压差控制阀

 产品介绍 products details

电动碟阀的概述:
QT1-QT4型部分回转阀门电动装置是我厂最新研制的换代产品。适用于控制碟阀、球阀、旋塞阀等做90°回转的阀门。
电动碟阀替代同规格的QB 系列产品,具有体积小、重量轻,具有高效率、高可靠性、高防护性能、低噪音等优点。可现场实地操作,也可远距离控制。可广泛用于石油、化工、发电厂、水处理、造纸等行业。
电动碟阀的防护等级为IP67,隔爆型产品(型号中有EX)的隔爆等级为dIIBT4。本说明书适用于普通型产品,若有其它特殊功能时,将向您提供相应的“附加说明”。
目前 ,电动碟阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的电动碟阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的电动碟阀是三偏心金属硬密封电动碟阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了电动碟阀的密封性能及延长使用寿命的优点。
电动碟阀其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。
电动碟阀采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明池正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。
当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。具有可以取代闸阀、截止阀及球形阀的趋势。

上一页:无
