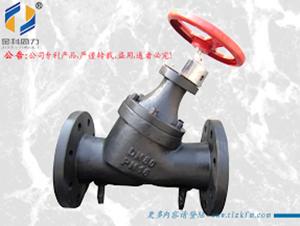

br />数字锁定平衡阀产品说明:
SPF型数字锁定平衡阀是一种静态水力工况平衡专用阀,它具有等百分比的流量特性曲线,适用于集中量调节,集中质调节及分阶段改变流量的量调节系统。当系统流量发生变化时,安装了数字锁定平衡阀的各支路,各用户的流量会按比例增大或减小,保持初调节时的流量分配方案。
技术参数:
1.公称压力1.6MPa(2.5MPa须预定);
2.介质温度0-150℃;
3.理论特性曲线为等百分比曲线,当阀权度在0.3-0.5时实际曲线为线性特性。
4.结构长度符合GB/T12221中截止阀及止回阀结构长度。
数字锁定平衡阀的性能及特点:
1、优秀的调节性能;
2、优秀的截止功能;
3、精确到1/10圈的开启状态显示;
4、理论流量特性曲线为等百分比特性曲线;
5、国家专利型启闭锁定装置;
6、对应每个整圈都有固定的流量系数,调试中只要测量出阀门两端的压差,就可方便地计算出流经阀门的流量;
7、聚四氟乙烯和硅橡胶密封,密封性能可靠;
8、内部元件用YICr18Ni9或铜合金制造,抗锈蚀能力强;
9、内升降阀杆无须预留操作空间;
链接尺寸表
DN(mm) | L | D | D1 | N-φdl |
20丝 | 100 | Rp ³/4 | | |
25丝 | 120 | Rp1 | | 4-φ14 |
32 | 180 | 135 | 100 | 4-φ18 |
40 | 200 | 145 | 110 | 4-φ18 |
50 | 230 | 160 | 125 | 4-φ18 |
65 | 290 | 180 | 145 | 8-φ18 |
80 | 310 | 195 | 160 | 8-φ18 |
100 | 350 | 215 | 180 | 8-φ18 |
125 | 400 | 245 | 210 | 8-φ18 |
150 | 480 | 280 | 240 | 8-φ23 |
200 | 492 | 335 | 295 | 12-φ23 |
250 | 622 | 405 | 355 | 12-φ25 |
300 | 698 | 460 | 410 | 12-φ25 |
350 | 787 | 520 | 470 | 16-φ25 |
