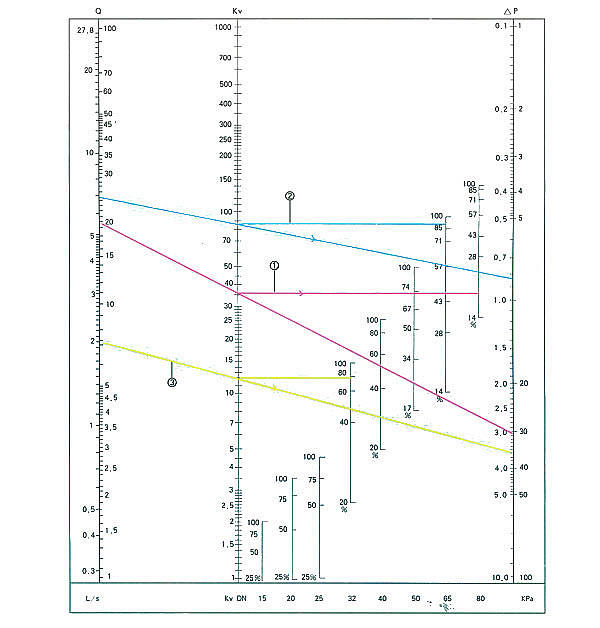

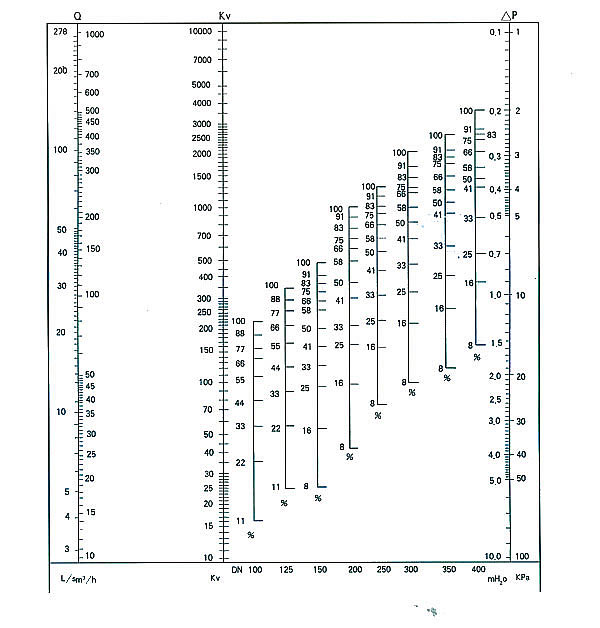

线算图的使用:
依据公式KV=Q/,Q-m3/h,△P-100kpa(1kgf/cm2) 例1 已知流量Q和△P,口径和开度,Q=20m3/h, △P=30kpa 在Q轴上与△P轴上分别找到其数值点,然后相连,与KV轴有一交点,由此点作水平线,与DN50、DN65、DN80的开度比相交,开度分别为74%、46%、20%那么,平衡阀就可以在以上三种口径中任选一种(见图中1) 例2 已知流量Q,口径和开度,确定压差消耗△P,Q=25 m3/h,DN65,开度90% 由DN65的90%开度处作水平线与KV轴相交,此交点与Q轴25m3/h的点相连,并延长至△P轴,即和△P=8.0Kpa(见图中2)
例3 已知△P,口径和开度,确定流量△P=35kpa, DN32,开度80% 由DN32的80%开度处作水平线,与KV轴相交,此交点与△P轴上的35Kpa点相连,然后延长至Q轴,得到流量为7.4 m3/h(见图中3)
|
