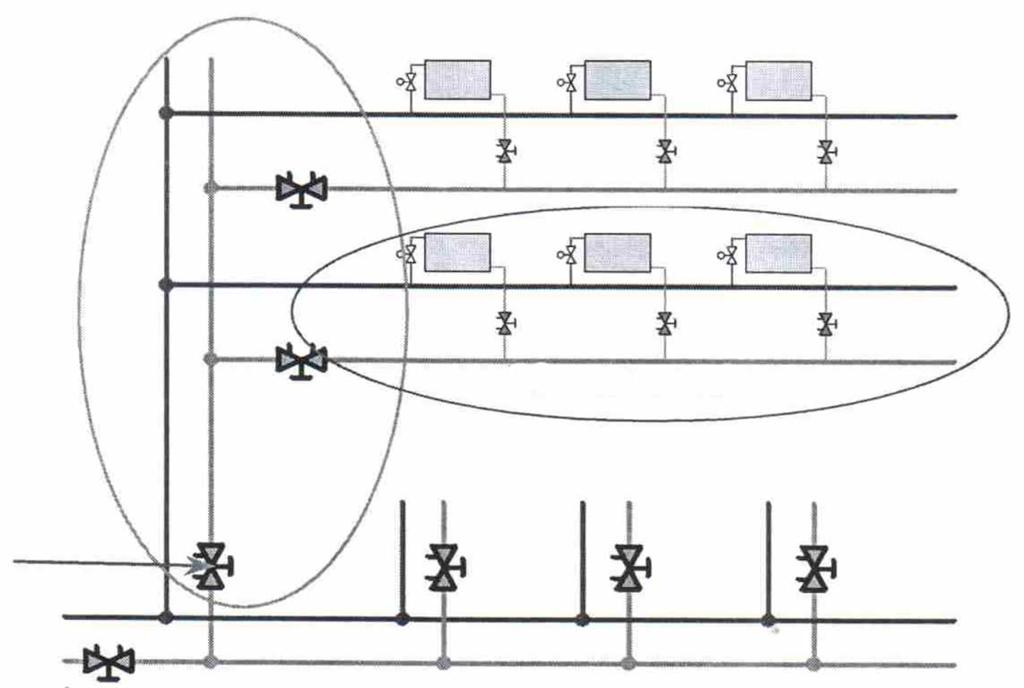

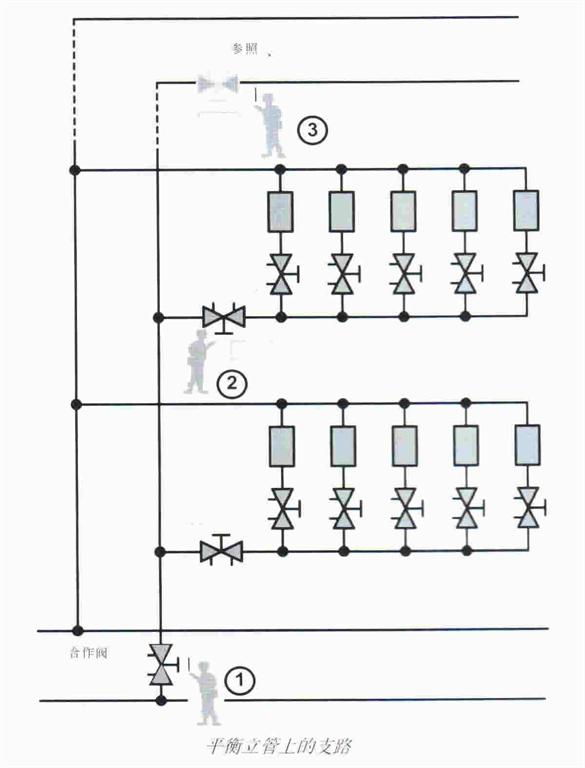

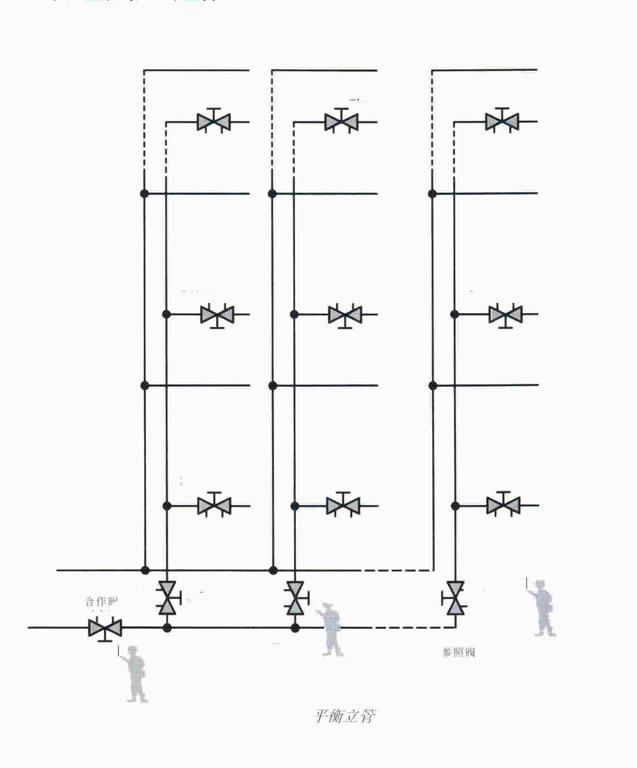

供热(制冷)系统,所有需要保证设计流量的环路都应安装平衡阀。 1、每台锅炉及冷水机组处分别安装平衡阀用于:调整锅炉或冷水机组之间的流量分配达到正确值,确认任何锅炉或冷水机组不存在流量过大或过小现象,检验与输配系统的水量协调性。 2、所有干管,立管及支管的回水或供水管处分别装平衡阀用以:调整流量均衡,检验输配环路与区域控制环路水量的协调性。 3、所有具有二次泵的区域控制环路中分别安装平衡阀用以均衡补偿型号尺寸过大的控制阀,二次泵及盘管,检验输配环路与区域环路水量间的协调性。 4、在散热器或者冷却盘管系统中,应对它们分别安装平衡阀,用以对每一台末端装置单独调整流量 5、平衡控制回路;用以消除末端的流量过大,因而创造了区域阀门的良好工作条件,用以检验及调节一、二次环路水量协调一致,以确保末端装置总能提供出设计功率。 6、平衡变水量系统。 7、分流功能于三通阀处协调一、二次环路水量。 水力平衡阀控制方式的选择 首先划分单元,多层次逐级控制才能立于真正意义的初调
水力平衡阀使用注意事项 1、平衡阀可安设于回水管上,也能安装在供水管上,对于一次环路为了利于调试,建议平衡阀安装在回水管小,至于总管平衡阀宜设于供水总管水泵后。 2、为了使流经阀门前后的水流稳定,保证测量精度,希望尽可能安装在直管段上。 3、保证阀前后压降300KPa≥△P≥3KPa 水力平衡阀的调试 在供热、空调系统水力管网中,平衡阀末端装置等部件都是通过串联,并联的方式联接起来成为一个组合整体,调节任何一个平衡阀均会引起整个系统各节点的压力,及流量的变化,平衡阀安装后,要经过调试才能达到水力平衡,会影响整个系统的运行,必须找专业厂家的专业技术人员进行系统的初调节,这样才能满足系统的正常运行保证采暖或制冷效果。, 综上所述,平衡阀在供暖(制冷)的水力工况中,应用十分广泛的,在实际工况,同程系统和异程系统,平衡阀低廉的价格,充当很重要的角色,特别是各分节段供暖的系统中是任何产品不能替代的,它能够将新的水时按设计要求,平均分配给用户,它的作用对象为阻力,能给其它阀门或设备提供良好的工作条件。 |
