自力式流量控制阀安装示意图及技术参数

标签:自力式流量控制阀|压差控制阀|数字锁定平衡阀


自力式流量控制阀的安装调试
同力阀门

介质流动方向应与阀体的流向箭头一致。

安装后根据与其串联管路的需求设定流量。

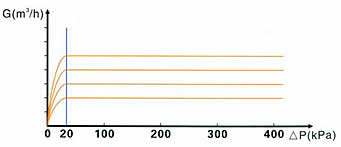

检查阀门两端的压差是否在工作差范围。

尽可能避免阀门在最小流量状态下工作。

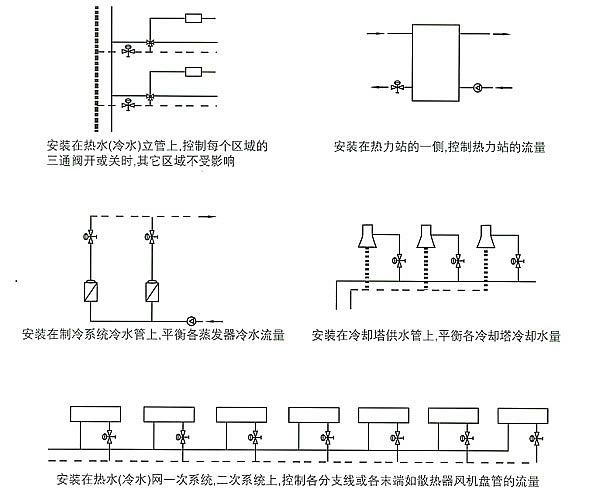

自力式流量控制阀的安装示意图


同力阀门

自力式流量控制阀技术参数表

型号

公称直径(mm)

阻力

阀长(mm)

恒定流量(m3h)

ZLF15-16

DN15

17

100

0.1-1.5

ZLF20-16

DN20

17

110

0.1-1.5

ZLF25-16

DN25

15

125

0.2-2

ZLF32-16

DN32

14

180

0.5-4

ZLF40-16

DN40

13

190

1-6

ZLF50-16

DN50

12

210

2-10

ZLF65-16

DN65

10

225

3-15

ZLF80-16

DN80

8

290

5-25

ZLF100-16

DN100

7

330

10-30

ZLF125-16

DN125

6

355

15-50

ZLF150-16

DN150

6

395

20-80

ZLF200-16

DN200

5

455

40-160

ZLF250-16

DN250

5

535

75-300

ZLF300-16

DN300

5

700

100-450

ZLF350-16

DN350

4

810

200-650
