动态平衡温差阀工作原理及技术参数

标签:动态平衡温差阀|动态平衡温差阀技术参数


动态平衡温差阀的工作原理:

1.动态平衡温差阀包括(右图):温控部分、动态平衡部分、设定部分。
当管路中回水温度高于设定温度,感温包膨胀推动阀塞自动关小,减少循环水流量,使热媒充分散热,温度降低后流经阀门。
当回水温度低于设定温度,感温包缩小开大阀塞加循环水量,使回水温度达到设定的温度。

2.自动平衡部分,用来维持温度不变时的流量恒定,消除外网压力波动时相互干扰。

3.手动部分用来调节或设定供回水之间的温差。

DZWY动态平衡温差阀技术参数:

型号规格外形尺寸L×H×h(mm)控制面积 m2阻力系数连接方式重量(kg)
DZWY-16DN32185×217×113150-120014法兰13
DZWY-16DN40185×217×113300-200013法兰18
DZWY-16DN50215×245×127600-300012法兰20
DZWY-16DN65260×293×1471000-500010法兰30
DZWY-16DN80190×340×1901500-80008法兰36
DZWY-16DN100330×405×2003000-120007法兰56
DZWY-16DN125350×440×2405000-150006法兰83
DZWY-16DN150400×510×2757000-250006法兰135

















动态平衡温差阀的选型:

根据采暖面积选择阀门规格。一般选择控制面积在50-80%(最佳控制范围)之内的阀门规格。

例如采暖面积为2000m2在规格表中查的DN50的阀门在最佳控制范围之内。

选择时应避免小规格控制的大面积及大规格控制小面积。如选择不当,会降低阀门使用寿命,影响控制效果。

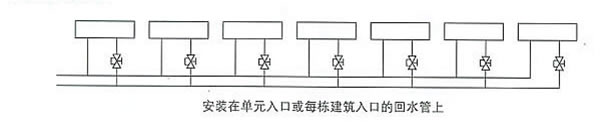

动态平衡温差阀安装示意图:
同力阀门

动态温差阀与动态流量阀在供热采暖系统中性能对比:

动态温差阀
动态流量阀
调节温差调节流量
恒定回水温度,供水温度升高时,温差
增大,单位热煤散热效率高
供水温度升高时,回水温度也相应的升高,
单位热煤散热效率相对较低。
当热能不变,减小循环水量时也能维持热平衡当热能不变,循环水量小于被控流量时,动态失调。
在被控用户自主调节室内温度时,能自动调节
维持动态热平衡
在被控用户自主调节室内温度时,阀门失去作用。
