倒流防止器技术参数及连接尺寸

标签:防止器|泄水阀|流量控制阀|流量阀|隔断阀


二、倒流防止器特点:

1、该产品设计独特,外型美观,安装简单,维修方便。

2、双止回加空气隔断,彻底防止任何工况下的倒流污染。

3、计算精确,加工精良,性能可靠,动作灵敏。

4、根据CJ/T160-2002标准设计。

5、内外表面均喷环保涂层,确保产品的防腐蚀及安全性。

如倒流防止器需使用在海水中订货时需注明。

 三、主要技术参数和主要零件材料:

1、主要技术参数:

公称压力PN(MPa)

1.0

1.6
密度试验压力(MPa)
1.1
1.76
强度试验压力(MPa)
1.5
2.4
适用介质
清水
适用温度
0~100℃
环境温度
-30~350℃

2、主要零部件材料表:

零件名称

材料名称、牌号
阀体、阀盖
QT500-7、ZCuA19Mn2
阀杆
1Cr18Ni9Ti或3Cr13、H62
弹簧
1Cr18Ni9Ti或4Cr13
阀座
ZCuA19Mn2、塑胶
阀瓣
ZCuA19Mn2、H62
密封件
丁腈橡胶

四、主要外形连接尺寸表:

1、法兰连接:

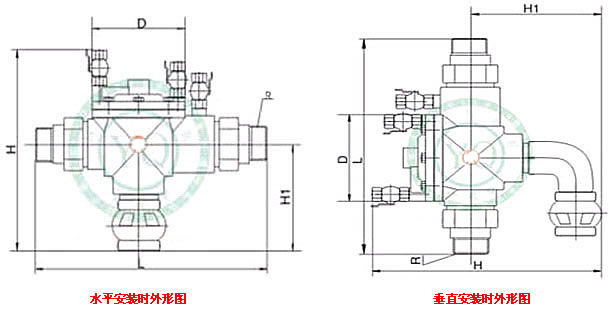

五、安装及示意图:

倒流防止器一般应水平安装,以便泄水阀排水唾面自干。必要时也可竖直安装,但应配备泄水阀排水专用弯头。

其安装示意图如下:
