DZLM动态平衡电动调节阀平衡与失调系统的比较

标签:动态平衡电动调节阀|电动阀|调节阀|电动压差旁通阀

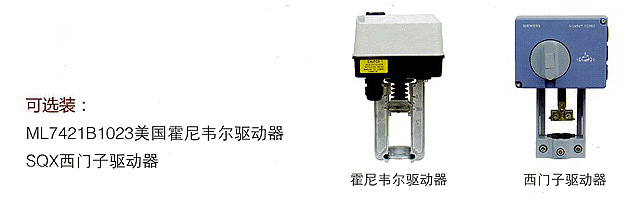

标配国产驱动器技术参数:

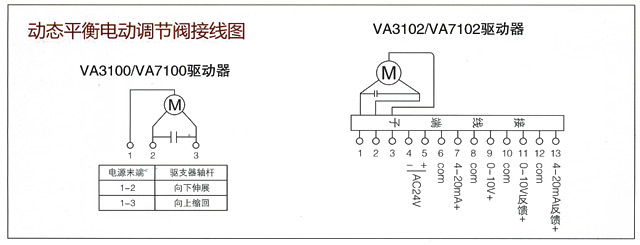

VA-3000和VA-7000都有两种基本型号:

VA-7100(VA-3100)可逆转的电动运行提供递增式控制。

VA-7102(VA-3102)能接受0-10V或4-20mA直流控制讯号的输入,提供比例式控制,可带有输入反馈0-10V或4-20mA。
型号VA-3100(VA-7100)VA-3102(VA-7102)
运作/控制可逆的,递增控制比例式控制正转或逆转
电子线路——电源:24V AC.50/60Hz 可选择输入信号的范围:0-10VDC或4-20mA DC
电机种类(所有型号)双向同步,附有磁性离合器
电机的电量参数24V交流,50/60Hz 5.5VA
电子线路功率——2VA
正常情况下的效力VA-3100(1000牛顿) VA-7100(2500牛顿)
所用材料外壳:阻燃ABS工程塑料
运行时间当频率为50Hz,每毫米需4.6秒(当频率为50Hz,每毫米需4.6秒)
当频率为60Hz,每毫米需3.8秒(当频率为60Hz,每毫米需6.45秒)
厂方设定                                        输入记号:0-10V DC

动态水利平衡系统与动态水利失调系统的比较:

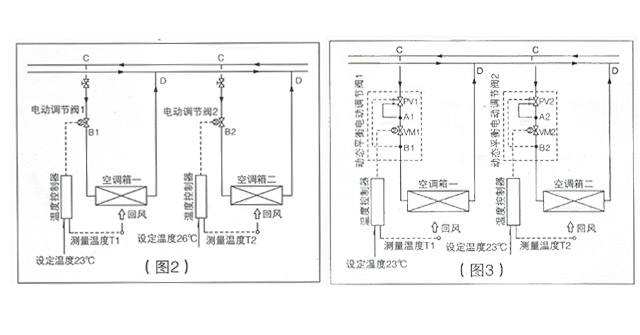

(1)动态水利失调系统分析:如图2所示为二台空调箱并联环路,每路通过电动阀调节回风温度,其中空调箱一区域的设定温度为23℃,空调箱二区域的设定温度为26℃

在夏季工况时,区域一已调到平衡状态,即区域 一的回风温度T1已稳定在23℃,这时电动调节阀的开度维持在某一位置以输出一个恒定的流量。

区域二还处于不稳定状态,测量回风温度T2为24℃。

低于设定温度26℃,这时测量温度和设定温度在温度控制器进行比较,输出信号将电动调节阀2关小以减少流过空调箱二的冷水量,使制冷量减少,测量温度T2升高,接近设定温度:但以此同时,系统立管C、D二点的压差也会增大,空调箱一环路电动调节阀1二端C、B1二点的压差也相应增大,电动调节阀1流量增大,空调箱一的制冷量增大,导致回风温度T1下降,偏离平衡状态。

由上可见,由于空调箱二路的调节导致空调箱一环路偏离平衡状态,也就是空调箱二环路对一环路产生了干扰,因此这两个 环路间存在动态水利失调。

对于多环路系统,这种动态水利失调导致的相互影响会非常明显,系统很难达到平衡状态,即使到了平衡状态,也很容易受到其他环路的干扰而偏离平衡状态。
(2)动态平衡水利系统分析:

如图3所示,为二台空调箱并联环路,每路通过动态平衡电动阀来调节目标区域的回风温度,其中空调箱一区域的设定温度为 23℃,空调箱二区域的设定温度为26℃。

在夏季工况时,区域一已调到平衡状态,即区域 一的回风温度T1已稳定在23℃,这时电动调节阀的开度维持在某一位置以输出一个恒定的流量。

区域二还处于不稳定状态,测量回风温度T2为24℃。

低于设定温度26℃,这时测量温度和设定温度在温度控制器进行比较,输出信号将动态平衡电动阀关小以减少流过空调箱二的冷水量,这时制冷量会减少,使测量温度T2升高,接近设定温度:以此同时,系统立管C、D二点的压差也会增大,空调箱一环路电动调节阀1二端C、B1二点的压差也相应增大,但是由于动态平衡电动阀的动态平衡功能(动态平衡阀芯PVI的定压差作用),该阀电动调节阀芯二端A1,B1点的压差并不发生变化,因此空调箱一环路的流量维持不变,制冷量不变,相应的区域一仍处于平衡状态。

由上可见,空调箱二环路的调节没有对已经平衡的空调箱一环路产生干扰,因此这亮光环路间不存在动态水利失调。

对于多环路系统,系统多个空调箱相互之间没有干扰,系统越大,这种动态平衡的特性就越明显,每一个环路只受自己区域负荷变化的影响,而不受系统压力波动的影响,因此这种系统是动态平衡的水利系统。
