	消声止回阀主要技术参数及安装示意图

标签：止回阀|缓闭式止回阀

主要技术参数

公称压力：1.0 ～1.6NPa公称通径：40 ～600mm
适用介质：水及弱腐蚀性流体
适用温度：0 ～80 ℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP1598

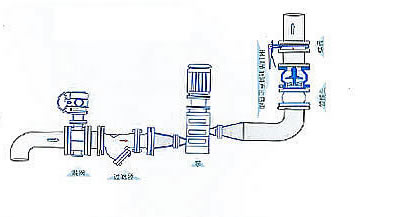

典型安装示意图

主要零部件材料

型号
阀体
密封圈
弹簧
H41X-10
铸铁或不锈钢
丁腈橡胶（NBR）
不锈钢丝ICr18Ni9Ti
H41X-16
铸铁或不锈钢
丁腈橡胶（NBR）
不锈钢丝ICr18Ni9ssTi

主要外形连接尺寸
                                                                                                             单位：mm
DN
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
112
120
130
150
165
190
210
255
310
320
380
405
430
450
510
