	300X缓闭式止回阀安装示意图

标签：消声止回阀|倒流防止器

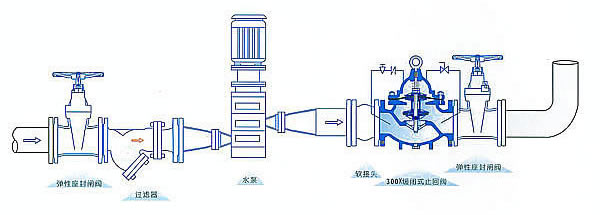

典型安装示意图

主要外形连接尺寸
单位：mm
DH
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
L
150
160
180
200
203
216
241
292
330
356
495
622
698
787
914
978
H1
106
106
106
137
137
145
178
232
286
318
413
502
600
638
677
677
H
172
172
172
225
225
270
289
375
420
570
722
769
906
1025
1027
1027
