一、恒定被控用户压差,消除外网压力波动

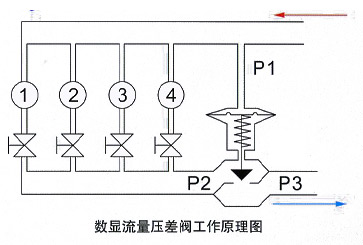

工作原理:(如右图所示)当管路中供水压力P1增大,则供回水压差P1-P3增大,感压膜带动阀瓣下移,关小阀口,使P2增大,从而维持P1-P2(施加于被控环路的压差)恒定;反之,供水压力P1减小,则感压膜带动阀瓣上移,P2减小,使P1-P2恒定不变。
流量数据随用随取,避免显示器在恶劣环境下工作,延长显示器使用寿命。
二、支持用户内部自主调节
工作原理:(如右图所示)若P1-P2不变,环路内部阻力发生变化,比如支路①关断,在这个瞬间P2减小,P1-P2增大,感压膜受力平衡被打破,阀瓣下移,关小阀口,从而使P2又回升到原来的大小,即P1-P2不变。对于支路②来讲,其流量G=KV(P1-P2),在支路①关断前和关断后,其开度KV不变,P1-P2由压差阀恒定不变,则流量G不变,所以被控环路内部某一支路流量变化,不会影响其它支路。
数显压差控制阀无论是管路中压力出现波动,还是被控系统内部阻力发生变化,数显压差控制阀均可维持施加于被控对象的压差恒定。
注△P=1-P2△P1=P2-P3适用于热力站一次侧(或空 调器)安装电动调节阀,装自力式压差控制器,形成 恒定的压差避免并联站相互干扰。 | 安装在高层或多层建筑中每层供暖或空调分支环路上,确保分支环路压差为定值 |

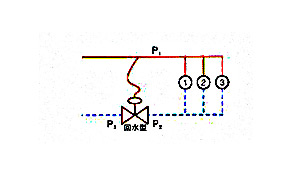

安装在用户回水管上确保用户压差为恒定值(图中 ①②③为用户系统) | 安装在多层或高层建筑供暖或空调的立管或单元入口,确保其压差为定值 |
材质与寿命:
阀体—优质灰铸铁
内件—黄铜、不锈钢
弹簧—不锈钢
膜片—三元乙丙
寿命—十年以上
调试
用平口螺丝刀调节调压器,用增加或减少压差的方法来调节流量。观察流量显示器,调节到所需流量即可;
如在设定压差下(20Kma)流量偏大可调节用户阀门已达到所需流量。对于管路细或系统阻力大可用增大压差的办法来增大流量。
规格表
规格 | 外型尺寸L×H×h(mm) | 流量范围(m3/h) | 阻力系数 | 连接方式 | 重量(Kg) |
DN15 | 100×117×74 | 0.2-1 | 17 | 丝接 | 1.5 |
DN20 | 100×117×74 | 0.2-1 | 17 | 丝接 | 1.5 |
DN25 | 100×119×75 | 0.5-2 | 15 | 丝接 | 2 |
DN32 | 185×217×113 | 0.5-4 | 14 | 法兰 | 13 |
DN40 | 185×217×113 | 1-6 | 13 | 法兰 | 18 |
DN50 | 215×245×127 | 2-8 | 12 | 法兰 | 20 |
DN65 | 260×293×147 | 3-12 | 10 | 法兰 | 30 |
DN80 | 290×340×190 | 5-25 | 8 | 法兰 | 36 |
DN100 | 330×405×200 | 10-35 | 7 | 法兰 | 56 |
DN125 | 350×440×240 | 15-50 | 6 | 法兰 | 83 |
DN150 | 400×510×275 | 20-80 | 6 | 法兰 | 135 |
DN200 | 455×610×360 | 40-160 | 5 | 法兰 | 230 |
DN250 | 530×750×430 | 75-300 | 5 | 法兰 | 420 |
DN300 | 610×840×520 | 100-450 | 5 | 法兰 | 620 |
DN350 | 660×920×545 | 200-650 | 4 | 法兰 | 820 |
DN400 | 775×1160×720 | 250-800 | 4 | 法兰 | 1070 |
DN450 | 775×1160×720 | 300-1000 | 4 | 法兰 | 1400 |
