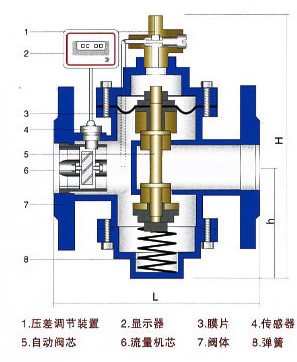

如左图所示，数显流量压差阀其结构是由压差调节装置，自动阀芯及显示器部分组成。 显示部分则由流量机芯、传感器、发讯器，电子计算器及显示器组成。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号。 流量电讯号通过导线送入电子计算器，经过计算器计算微处理器处理后，其流量值显示出来。 压差调节装置是用来调节压差和流量的，根据显示值来设定所需的压差和流量值。 自动阀芯是用来维持压差恒定的，既在管网压力变化时，自动阀芯就会在压力的作用下自动开大或关小阀口来维持设定压差值不变。 |
